Бейли болат көпір тақтасы

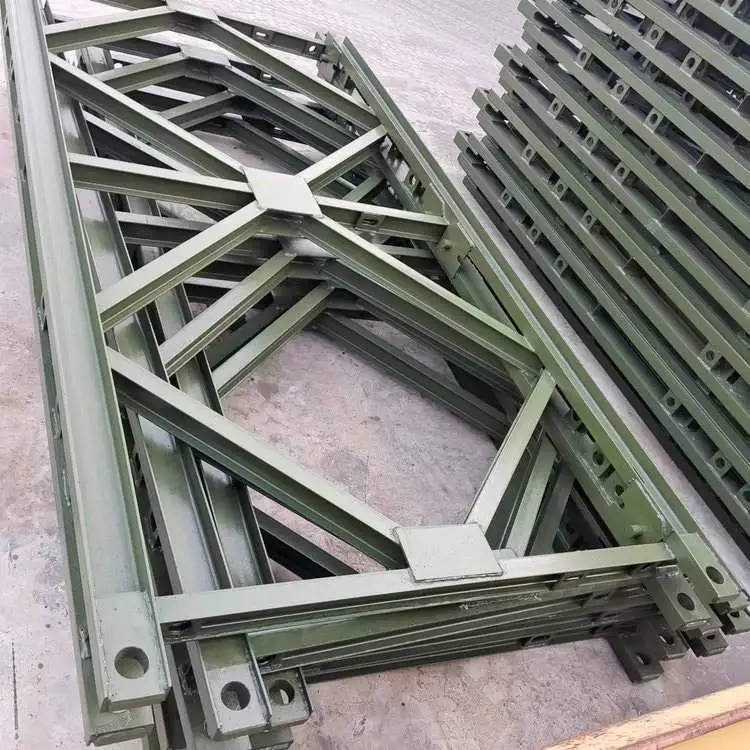

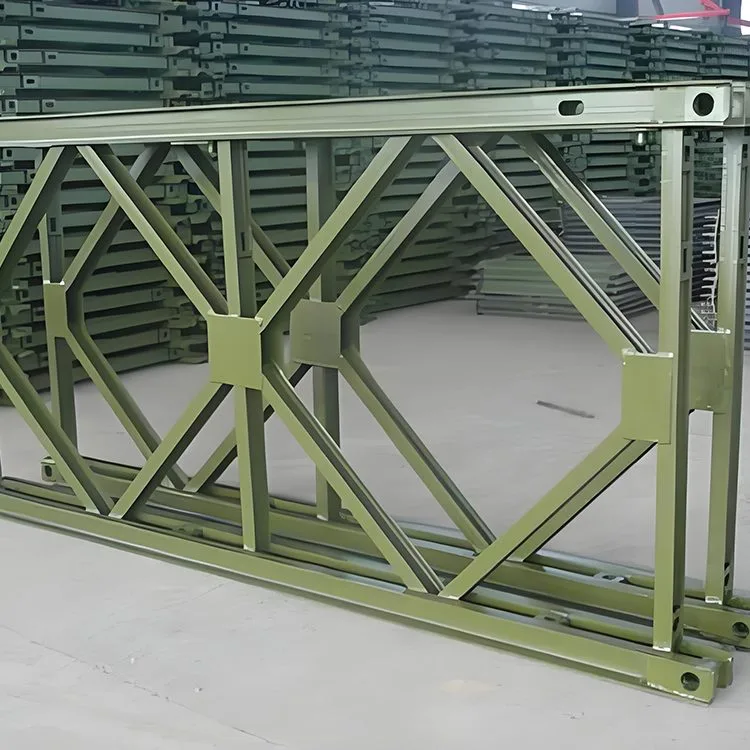

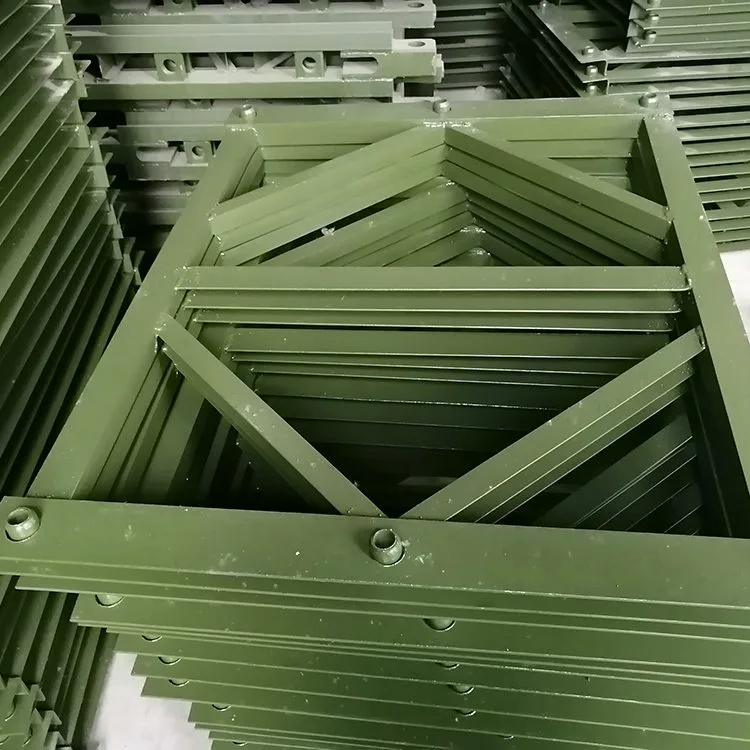

Bailey Steel Bridge панелі әдетте жоғарғы және төменгі аккордтармен, тік құрамдас бөліктермен және диагональды құрамдас бөліктермен дәнекерленген. Жоғарғы және төменгі аккордтардың үстіңгі жағында әдетте кронштейндерді қосу үшін түйреуіш саңылаулармен жабдықталған ерлер мен әйелдер қосылыстары бар. Әрбір аккорд бір-біріне жалғанған екі №10 арналы болаттан тұрады. Төменгі аккордта әдетте дөңгелек тесіктері дәнекерленген бірнеше болат табақтар бар. Болт саңылаулары жоғарғы және төменгі хордалардың ішінде орналасады және арматуралық хордаларды және екі қабатты ферманы қосу үшін қолданылады. Жоғарғы хорданың ішінде тірек жақтауын қосу үшін қолданылатын төрт болт тесігі бар. Ортадағы екі саңылау бір көлденең қиманың ішіндегі екі немесе одан да көп қатардағы фермаларды қосу үшін, ал екі шетіндегі екі тесік көлденең қималарды қосу үшін пайдаланылады. Бэйли көпірінің бөліктерінің бірнеше қатарлары арқалықтар немесе бағандар ретінде пайдаланылған кезде, тірек жақтаулары жоғарғы және төменгі бөліктер арасындағы түйіспелерді нығайту үшін қолданылады. Құрылыс процесінде Бэйли көпірінің әрбір учаскесіндегі болттардың герметикалығын, тетіктердің коррозиялық күйін, түйреуіштердің тығыздығын апта сайын тексеріп, қажетінше түзетулер енгізу қажет.

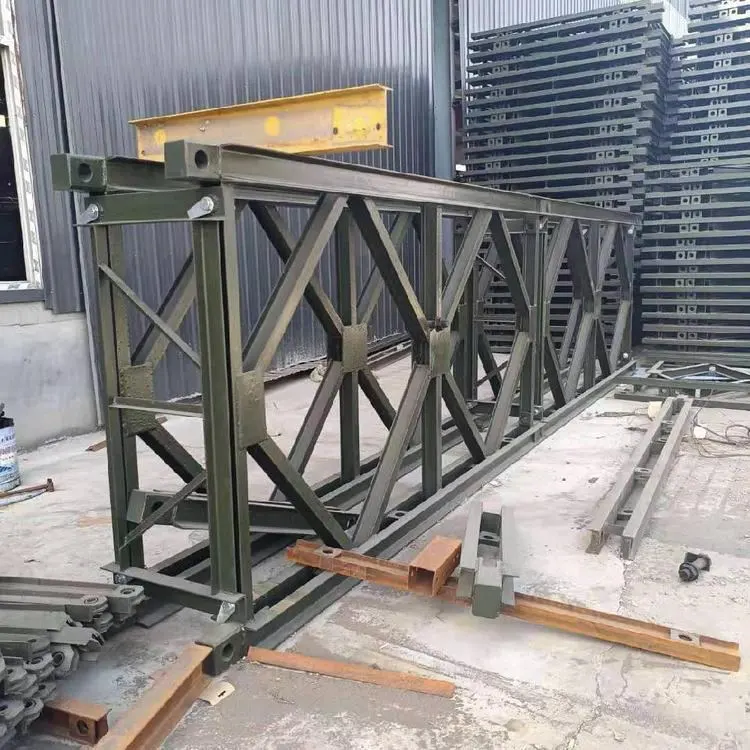

Bailey Steel Bridge панельдері кеңейтіліп, қосылғаннан кейін оларды арқалықтар немесе бағандар ретінде көлденең немесе тігінен орналастыруға болады. Әртүрлі құрастыру әдістеріне сәйкес екі түрі бар: рамалық бағаналар және мұнара бағандары. Үш немесе төрт ферма тақтайшаларын параллель қойып, тірек рамалары арқылы біріктіргенде, қалыптасқан баған рамалық баған болып табылады. Төрт ферма панельдері бір-біріне 90 градус бұрышта орналастырылған және бұрыштық тіректер мен тірек жақтаулары арқылы қосылған кезде, алынған баған мұнара бағанасы болып табылады.

Қолдану сценарийлері

Bailey Steel Bridge Panel магистраль көпірлері, порталдық кран жинақтары, бағыттаушы арқалықтар, көпір құрастыру машиналары, аспа платформалары және т.б. үшін пайдаланылуы мүмкін. Bailey фермасы біріктірілген порталдық кран порталдық жақтауға арналған құрама тас жолдың болат көпір құрамдас бөліктерімен жиналады. Оның аралығы мен баған биіктігі әртүрлі жұмыс орындарына бейімделу үшін реттеледі. Ол автомобиль жолдары, темір жолдар, коммуналдық жұмыстар, ғимараттар және суды үнемдеу сияқты құрылыс жобаларында, сондай-ақ көпір құрылыс қоймаларында жиналмалы құрамдас бөліктерді көтеру және жылжыту және көпір тіректерінің жанында үлкен арқалықтарды тасымалдау кезінде кеңінен қолданылады.
